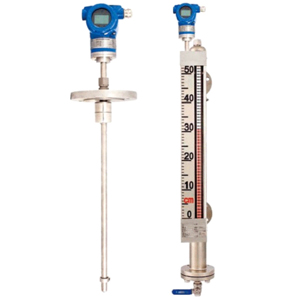

FBUHZ-YB210C系列磁致伸缩液位计
FBUHZ-YB210C系列磁致伸缩液位计
磁致伸缩液位传感器是利用磁致伸缩原理研制出的新一代高精度液位测量传感器。它具有精度高、可靠性高、寿命长、稳定性高、结构精巧、环境适应性强、安装方便等特点。与其它原理的液位传感器比较，具有明显的优势。可广泛应用于石油、化工、制药、食品等各种罐、池、槽的液位监测、计量和控制。
磁致伸缩液位传感器的结构部分由不锈钢管(测杆) 磁致伸缩线(波导丝)、可移动浮子(内有永久磁铁)等部分组成。传感器工作时，传感器的电路部分将在波导丝上激励出脉冲电流，该电流沿波导丝传播时会在波导丝的周围产生脉冲电流磁场。在传感器测杆外配有一浮子，此浮子可以沿测杆随液位的变化而上下移动。在浮子内部有一组永久磁环。当脉冲电流磁场与浮子产生的磁环磁场相遇时，浮子周围的磁场发生改变从而使得由磁致伸缩材料做成的波导丝在浮子所在的位置产生一个扭转波脉冲，这个脉冲以固定的速度沿波导丝传回并由检出机构检出。通过测量脉冲电流与扭转波的时间差可以精确地确定浮子所在的位置，即液面的位置。
磁致伸缩液位传感器的结构部分由不锈钢管(测杆) 磁致伸缩线(波导丝)、可移动浮子(内有永久磁铁)等部分组成。传感器工作时，传感器的电路部分将在波导丝上激励出脉冲电流，该电流沿波导丝传播时会在波导丝的周围产生脉冲电流磁场。在传感器测杆外配有一浮子，此浮子可以沿测杆随液位的变化而上下移动。在浮子内部有一组永久磁环。当脉冲电流磁场与浮子产生的磁环磁场相遇时，浮子周围的磁场发生改变从而使得由磁致伸缩材料做成的波导丝在浮子所在的位置产生一个扭转波脉冲，这个脉冲以固定的速度沿波导丝传回并由检出机构检出。通过测量脉冲电流与扭转波的时间差可以精确地确定浮子所在的位置，即液面的位置。
供电电源： 24VDC±2.4VD
工作温度：-40℃～+80℃
量程范围：硬杆0.2m～5m；软缆5～14m
输出信号：标准4～20mA
非线性误差：±0.5%F.S
响应时间：＜100ms
分 辨 率：1mm
零点满度可调范围：100% F.S
绝缘电阻：50V、50MΩ
过程连接法兰：DN50、DN80、DN100
接液材质：304、316L、304+PTFE
浮球外径：φ47(304、316L)、φ65(304+PTFE)
盲 区：上盲区：150mm，下盲区：50mm(可根据用户要求适当改变)
防爆类型：本安型：Ex ia IIC T4~T6 Ga；隔爆型：Ex d IIC T4~T6 Gb
防护等级：IP67
